Aluminium-Sicherheitsgeländer für technisch genutzte und begrünte Flachdächer

PROJEKT: BV „KiTa Köllsche Gärten“, Neubau mit auflastgehaltenen Sicherheitsgeländern auf den Flachdachterrassen

STANDORT: Sangenweg, 64589 Stockstadt am Rhein

PRODUKT: Panorama^® P-ST, Stabfüllung vollflächig, als Flucht- und Rettungsweg sowie Barrial^® ST standard zur Dachrandsicherung auf zwei unterschiedlich großen Dachterrassen

GELÄNDERLÄNGE:  40 lm Panorama^® und insgesamt 128 lm Barrial^®

LEISTUNG: Beratung, Projektierung, CAD-Planung und Lieferung

AUSFÜHRUNG: Vormontierte Anlieferung inkl. Aufbauplan und Montageanleitung

• Durchdringungsfreies modulares Geländersystem (Auflast erfolgte durch Kiesschüttung und Terrassenplatten)

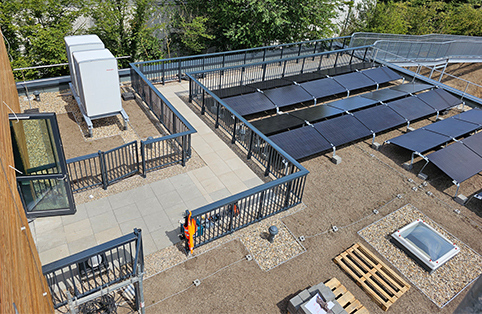

• Zwei Flachdächer: eines für den öffentlichen Bereich, begehbar für KiTa-Mitarbeitende und Kinder, und das andere für technisch genutzte Bereiche (als Wartungs-/Pflegezugang), begehbar durch eingewiesene und fachkundige Personen

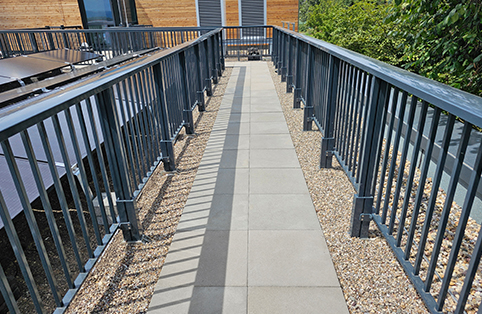

• Auflastgehaltenes System als Flucht- und Rettungsweg (gemäß DIN 14094 und DIN 1991-1) mit zwei Türen sowie Anbindung an bauseitige Rampenkonstruktion

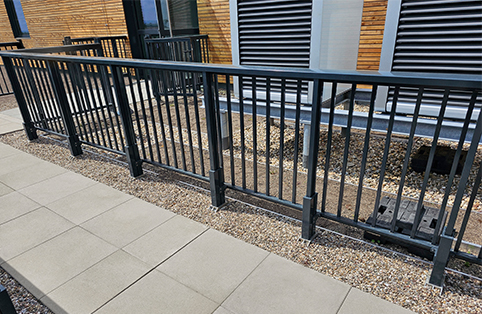

• Ausführung für Kindertagesstätten mit reduziertem Stababstand max. 89 mm als Panorama^® selbsttragend premium, Serie „Air“ mit Gitterstabfüllung vollflächig und quadratischen Stäben (20 x 20 mm), individuell geplant nach Anforderung und Kundenvorgabe, inkl. zwei abschließbaren Panorama^® Türöffnungen mit passender Stabfüllung, pulverbeschichtet in Wunschfarbe Anthrazitgrau RAL 7016
• Geprüft und zertifiziert: horizontale Anpralllast bis 1,0 kN/m
• Ein objektbezogener Standsicherheitsnachweis auf Basis der Typenstatik wurde mitgeliefert

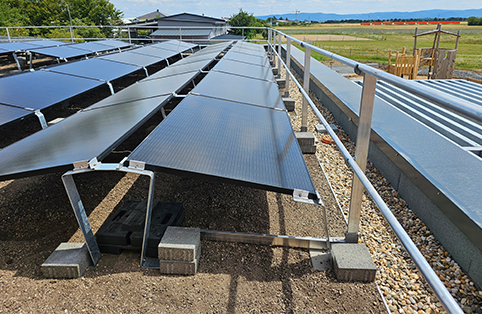

• Zur Dachrandsicherung im Bereich der PV- und Lüftungsanlagen kam Barrial^® selbsttragend standard in „Alu Natur“ zum Einsatz, als wirtschaftliche, normgerechte und montagefreundliche Kollektivschutz-Maßnahme
• Die Auslegerschienen mit den Auflastgewichten aus Recyclingkunststoff wurden platzsparend unterhalb der Solarkonstruktion verlegt (keine zusätzliche Trennlage nötig)
• Lieferung nach Maß mit Verlegeplänen und Montageanleitung für jedes Produkt. Verpackung pro Dachfläche werkseitig vorsortiert für eine einfache Verteilung auf der Baustelle

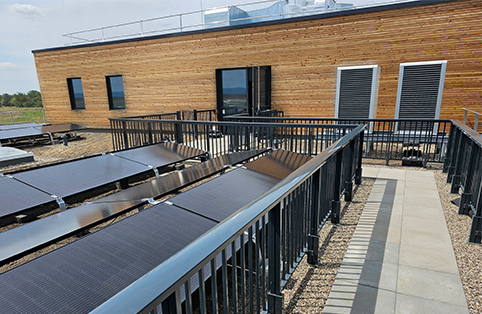

Die schöne neue Kindertagesstätte am Mühlbach „Köllsche Gärten“ vereint hochwertige und attraktive Sicherheitsgeländer zur Absturzsicherung auf dem Flachdach. Beide Gebäudedächer sind mit witterungs- und korrosionsbeständigen Aluminiumsystemen umwehrt: Panorama^® P-ST – vorgeschrieben bei öffentlicher Nutzung durch Privatpersonen und Kinder. Hier eingesetzt als funktionierender Flucht- und Rettungsweg und gleichzeitiger Blickfang. Abgerundet von farbharmonischer Kiesschüttung und Plattenbelag. Im Ernstfall gelangen alle Kinder und Mitarbeitenden der KiTa über das Flachdach sicher ins Freie.

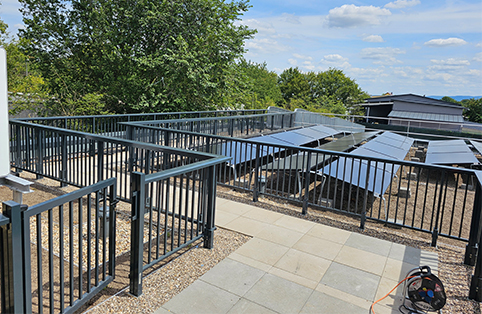

Die selbsttragenden Konstruktionen arbeiten ohne zusätzliche Verankerung – der Abdichtungskomplex wird bei der Geländermontage nicht durchdrungen. Zudem entstehen keine Wärmebrücken und keine Schallübertragungen. Eventuell unterschiedliche Schichtdicken gleicht der 5-fach verstellbare Panorama^® Gelenkfuß flexibel aus. Durch die abschließbaren Türöffnungen mit optisch gleicher Gitterstabfüllung kann fachkundiges und eingewiesenes Personal sicher auf die nebengelagerten Dachflächen für die Ausführung von Wartungs- und Pflegearbeiten gelangen.

Für die Dachbereiche mit Lüftungs- und Photovoltaikanlagen wurde Barrial^® standard in der selbsttragenden Variante gewählt. Der Gebäudebetreiber hat damit die Auflagen des Arbeitsschutzes und gesetzliche Vorschriften zur Sicherung des Dachrandes vollends erfüllt. So können technische Wartungs- oder Instandhaltungsarbeiten – auch bei spontanen Einsätzen – 24/7 sicher von geschulten fachkundigen Personen ausgeführt werden. Wieder ein Flachdach, das dank Seitenschutzeinrichtung einen sicheren Arbeitsplatz darstellt.

Dass Absturzsicherung auch gut aussehen kann, zeigt sich hier sehr anschaulich: Das in Anthrazitgrau beschichtete Geländer bildet einen tollen farblichen Kontrast zu der Holzfassade der KiTa. Während das Aluminium der Nutzdachumwehrung mit der Sonne um die Wette funkelt.

Das Bauamt der Gemeinde Stockstadt am Rhein, Bauherr und Betreiber der öffentlichen Einrichtung, äußerte sich im April 2025 zufrieden über Planung, Ausführung der Dacharbeiten sowie die fachlich einwandfreie, termingerechte und sehr saubere Montage der Sicherungsmaßnahmen zum Kollektivschutz. Die ausführende Montagefirma sowie der Dachbegrüner profitierten von den werksseitig vorkonfektionierten Geländerelementen und deren Montagefreundlichkeit.
